1. 設備概述：

? 設備用途：用于零部件的清洗

? 槽體布局：單排三工位

? 自動化程度：半自動

? 操作方向：面向設備

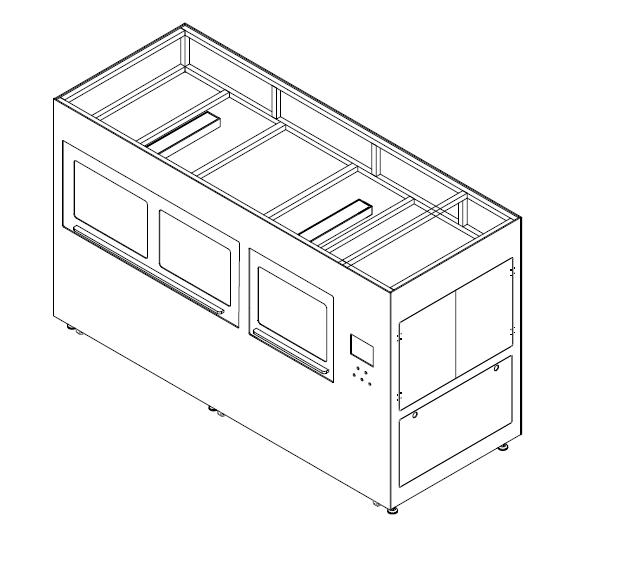

? 整機外形尺寸：長X寬X高(單位mm)≈ 3800X1550X2200mm（實際尺寸不得大于此尺寸）

1. 設備構成及詳細技術說明：

設備組成：由以下部分組成，設備主體、電氣控制部分、槽體、管路系統、排風系統等部分，另外需配置兩個小推車及一個工作臺，

2.1本體

? 本體：使用PP板材，結構設計充分考慮長期在有機化學液環境，堅固耐用，雙層防漏，可長期工作在腐蝕環境中。

? 骨架：優質碳素鋼Q235骨架，外包耐腐蝕PP板。

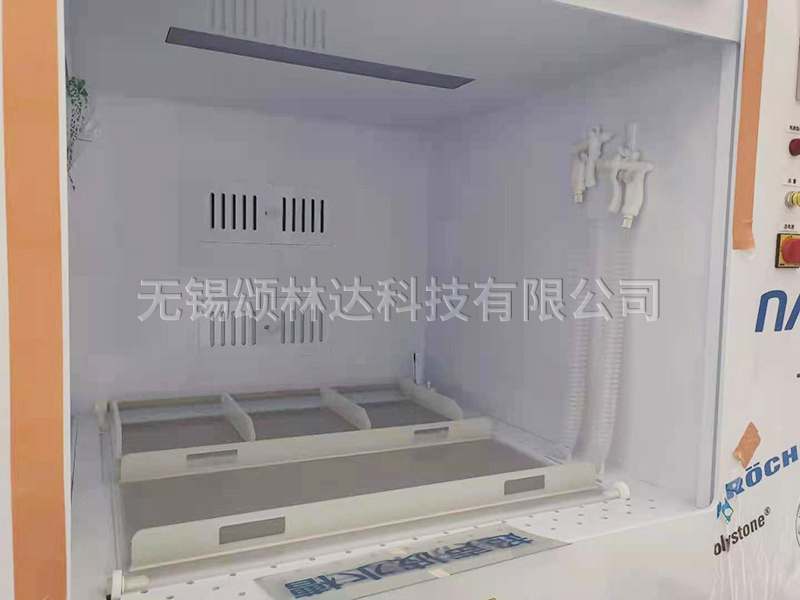

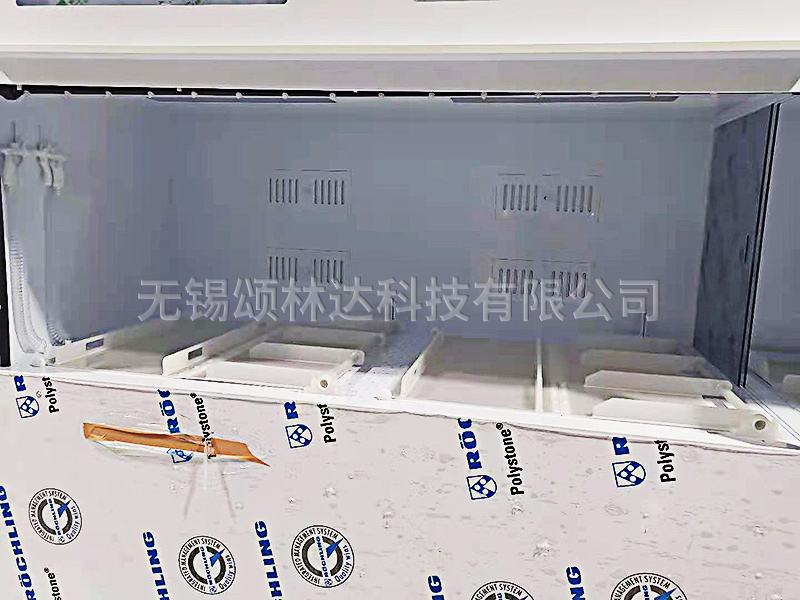

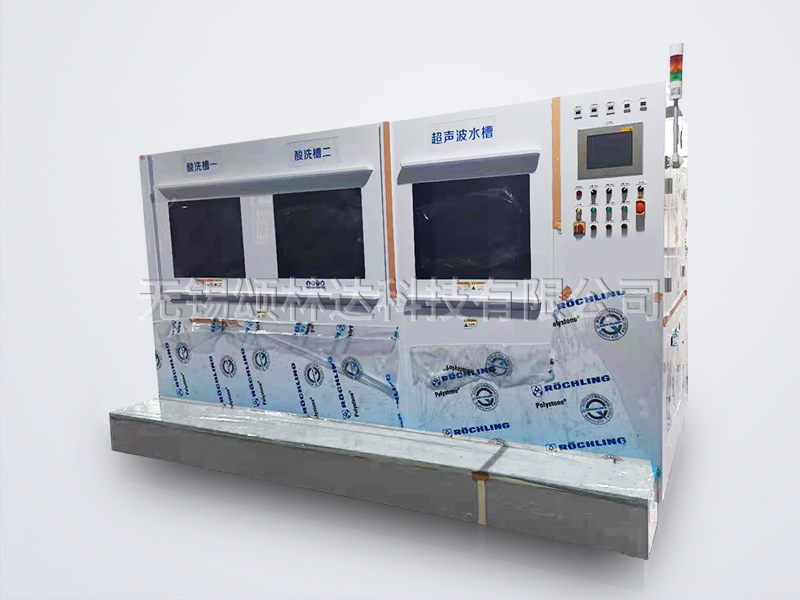

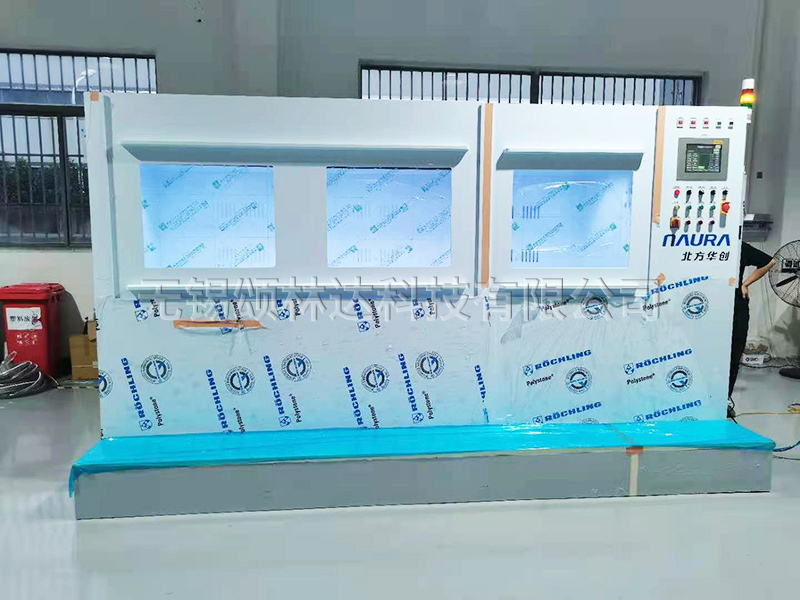

? 布局：從左向右依次為2個酸洗槽， 1個DIW超聲清洗槽，酸槽與水槽之間有隔板進行隔離；本體下部為管路區，右部為電氣控制區。

? 臺面：高度為1050mm。

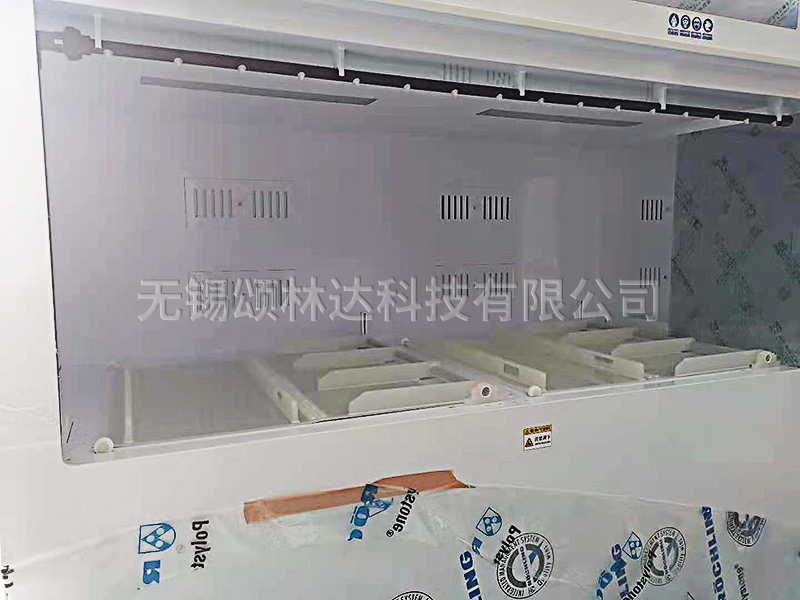

? 安全門：采用上下推拉門形式，透明PVC板外包PP板，推拉門上裝有固定銷，升至一定高度可固定。酸槽與超聲清洗槽使用兩套獨立安全門。

? 維修門：在相應的區域，均設有活動維修門，方便維修安裝。

? 防漏底盤：設備有防漏盤，滿焊工藝加工而成。

? 管路系統：位于設備背面下部，所有工藝槽、管路、閥門部分均有清晰的標簽注明；純水管路采用CL-PVC/PVDF管。

? 排風：后部排風設計，風量可調節，對操作員有安全保護。

? 照明：工作區頂部配有日光燈照明。

? 定位：定位：配備萬向腳輪與調平地腳。

? FFU：無
